原理概述

污水提升一 体化设备是一个高度集成的污水排放系统。由污水泵、集水箱、管道、阀门、液位计和电气控制装置组成。它是通过集水箱收集低于下水道液位的或远离市政排污管网的污水管和卫生设施排放的废污水，并将其提升和泵送至城市排污系统中箱体上有多种接口选择，垂直接口、水平接口，连接水泵、污水进水管、通风管及并联集水箱。

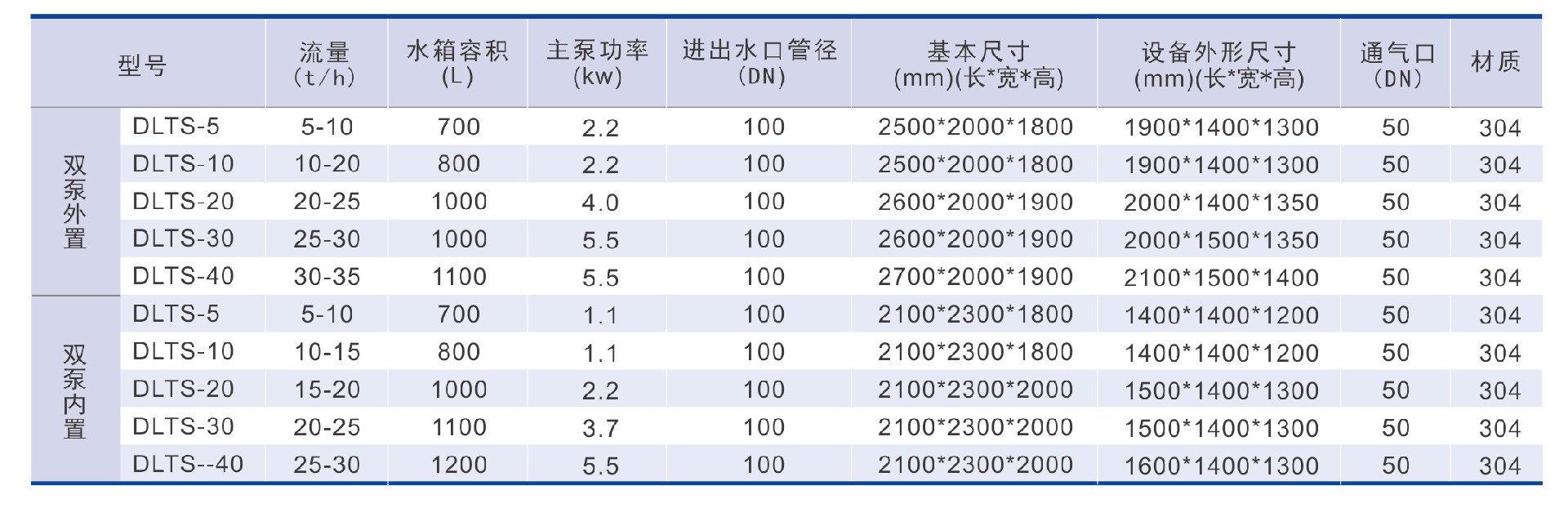

技术参数

大流量：210m3/h

大扬程：50m

液体温度范围：32℃

水泵大起动次数：18次/小时

环境温度：0℃～40℃

污水槽容积：1 m3~10 m3

应用范围

污水提升一 体化设备主要用于地下室厨房以及卫生间的污水排放，地下商城、餐厅、浴池等商服性场所的污水排放，地铁站、地下过道等的污水排放，市区中、小型无人操作污水输送泵站，大型制药业、电 信业等大型机构污水排放。

主要功能

1.排污能力强、无堵塞，能通过直径φ30～φ80毫米的固体颗粒。

2.撕裂机构能够把纤维状物质撕裂，切断，然后顺利排放，无需在泵上加滤网。

3.设计合理，配套电机功率小，节能效果显著。

4.采用新材料的机械密封，可以使泵连续运行8000小时以上。

5.结构紧凑，移动方便，安装简单，无需建造泵房，减少工程造价。

6.双导轨自动安装系统，安装维修方便，人可不必为此而进出污水坑。

7.浮球开关可根据所需的水位变化，自动控制泵的停启，无需专人看管。

8.可配备全自动?；た刂葡涠圆返穆┑纭⒙┧肮氐?/span>

工作条件

1.电源频率为50HZ，电压为三相交流380V，电压波动范围为额定值的0.9～1.1倍。

2.污水中杂物（包括柔性杂物以及固体颗粒物）须能在管道内自行流动。

3.污水中杂物的密度不超过1.6kg/立方米。

4.污水的PH值为4～10之间。

5.污水的温度不超过+40度。

6.相对湿度不超过9/10。
